2024第十九届汽车灯具产业发展技术论坛暨上海国际汽车灯具展览会(ALE)盛大开幕!

发布时间:2024-06-26浏览次数:194

2024第十九届汽车灯具产业发展技术论坛暨上海国际汽车灯具展览会(ALE)将于2024年6月26日至28日在花桥国际博览中心隆重举办。本届ALE首次延长展期至3天,以“数字、个性、智能、交互”为主题,邀请100多家知名主机厂、50余家国内外顶尖车灯公司,500余家优质企业同期展览,大会将发布100+篇专业技术报告,预计有4000+专业参会嘉宾共同参与,探讨行业最新趋势,展望车灯行业未来。

我公司主要参展产品如下:


主要产品 1  ADB前组合灯&前贯穿位置灯

核心技术:


ADB(Adaptive Driving Beam) 自适应远光灯,是一种能够根据路况自适应变换远光光型的智能远光控制系统。它将一个完整的远光光斑通过特殊的光学模组、电子控制变成由多个光学照明分区组合成的远光光斑。当路面出现车辆、行人等目标时,由传感器(摄像头)、驱动电路组成的控制系统将关闭或调暗部分远光照明分区,从而避免对被照目标的眩目,同时保证清晰的远光照明。

本项目结构由灯罩、灯壳、装饰框、厚壁光导、支架、ADB透镜模组、摄像头、驱动系统组成。装饰框、厚壁光导安装在灯罩上组成灯罩分总成,ADB透镜模组、支架及灯罩分总成安装在灯壳上组成灯具总成,灯具总成与摄像头通过线束连接实现通信,共同组装在车身上,实现ADB照明。LED位置灯通过贯穿式厚壁光导和电路板实现光学系统。

取得的阶段性成果:

本项目已于2021年6月完成研发并结。本项目核心技术成果已通过软件模拟,样件验证等方式通过评估。该ADB 智能大灯将提升夜间会车安全性。夜间会车时远光灯滥用易造成驾驶员炫目,从而造成交通事故。ADB 自我调整远光系统由摄像头、感测器、电子控制单元、前照灯、影像处理系统、硬体处理器构成,能够探测道路其它车辆或者行人的位置,使远光在会车时自动在相应位置产生暗区,从而不会使对方产生炫目,提升夜间会车安全性。

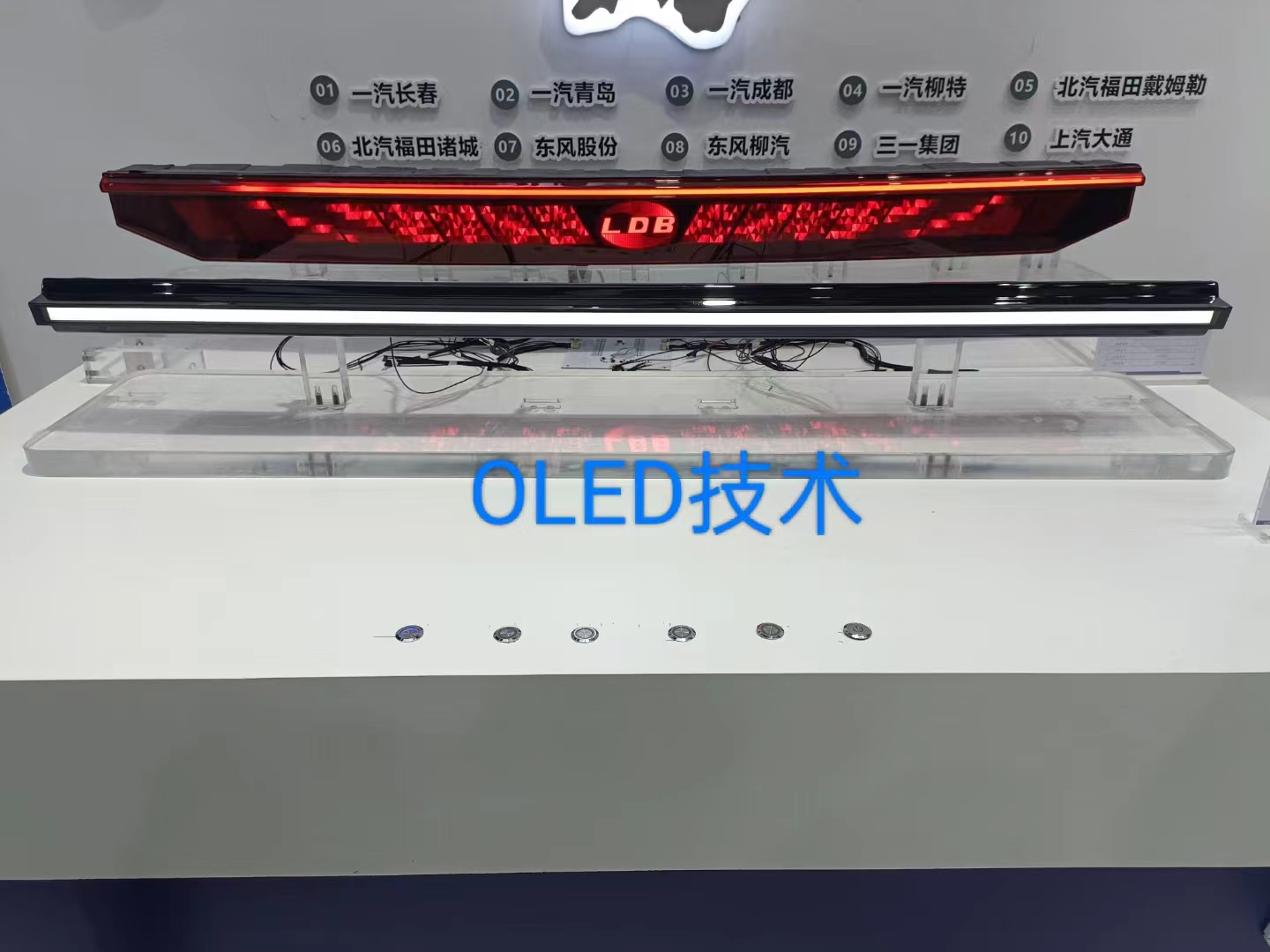

主要产品 2 OLED后组合灯


核心技术:

   OLED(Organic light-emitting diode,有机发光二极管),是指有机半导体材料在电场驱动下,通过载流子注入和复合导致发光的器件。其器件结构主要包括基板、透明电极、有机发光层等。将基板材料改为塑料薄膜等柔性基版,还可实现柔性屏体。选取适当的透明电极以及透明基板,还可制作出透明OLED屏体。

本项目结构由灯罩、灯壳、装饰框、厚壁光导、支架、OLED屏组、电子驱动模块组成。灯罩、装饰框、厚壁光导OLED屏组及电子驱动模块安装在灯壳上组成灯具总成。

取得的阶段性成果:

  本项目将于2024年6月完成研发并结。

  本项目核心技术成果已通过软件模拟,样件验证等方式通过评估。OLED光源光线极其柔和、自然,显指高达90以上。通过多发光区OLED屏体设计与软件控制,可以在同一个灯体上实现多种静态、动态的点亮效果。使得客户增加个性化的选择,以及后续新效果的持续推出后的升级与互动。该OLED尾灯左右各8片OLED屏,单片屏幕有108个像素,中间单独OLED LOGO,均匀性和边界区分均比常规的卤素、LED位置灯均匀、清晰。


主要产品 3 星空灯


核心技术:

1.本项目技术由LED光源模组、灯壳、镀铬装饰框、导光条、配光镜、星空板、衬板组成。

2.配光镜、导光条、星空板、衬板、灯壳安装在镀铬装饰框上,LED光源模组安装在导光条上,星空板安装在衬板上。

3.导光条采用侧边打光,配合光学面,让光线更加均匀,照亮效果更好。

取得的阶段性成果:

1.本项目已于2024年4月完成样机试制。

2.已通过测试确定星空顶配光镜的透光率,可实现不打照明光只见星空;打开照明光,导光条可使照明光线更加均匀,出现蓝天白云效果;关闭所有灯光,只可见熏黑效果的星空顶配光镜,看不到内部结构,使效果更佳。

3.通过专业光学软件SPEOS分析,周圈氛围灯配光镜内部采用光学花纹,使光线更加均匀,避免出现光斑;氛围灯配光镜采用均光材质,使均光效果更佳。

4.照明光源采用侧边打光,通过软件分析,导光条采用均光的光学面,使LED光均匀发散,均匀的照亮星空板,实现蓝天白云效果。


主要产品 4 室内灯


核心技术:

 1.本产品采用均光LED室内采光,氛围灯集合为一个总成灯具的方案。室内灯均光柔和,氛围灯外观点缀。

2.该产品由LED光源模组,装饰面板,触摸开关,总成线束,均光厚壁件组成。

3.室内灯大面积布满均光LED,灯光均匀柔和舒适。氛围灯RGB LED多种色彩调节。开关采用触摸的方式,且具有PWM亮度调节的功能,开关本身具有LED背光。

取得的阶段性成果:

1.本项目已于2024年4月完成样件试制。

2.通过专业光学软件SPEOS分析,周圈氛围灯配光镜内部采用光学花纹,使光线更加均匀,避免出现光斑;氛围灯配光镜采用均光材质,使均光效果更佳。

3.通过结构仿真软件以对产品的振动,热模拟进行了仿真验证。根据仿真结构,对产品的结构进行了优化。


主要产品 5 前标灯


核心技术:

1. 前标灯技术由LED光源模组、灯壳、导光板、前标本体组成;导光条具备导光、扩散作用;前标本体具备遮光、半透作用。

2. 导光板紧贴LED光源模组,导向并扩散光线,经过扩散的光线经过前标本体,前标本体黑色区域过滤光线,白色区域半透光线,形成“LDB”字样。

取得的阶段性成果:

1.本项目已于2024年4月完成样件试制。

2.根据预期效果,已进行前标本体、导光板的透光率检测,实现光线的均匀分布;前标本体、导光板的透光率既可以起到扩散光线的作用,也可以保证外观的镜面效果,也看不到灯具内部结构。

3.通过光学软件SPEOS分析,对导光板进行光学花纹分析,使光线更加均匀,避免出现光斑;前标本体采用透明材质,使用遮光、半透工艺,使图案显示效果更佳。


主要产品 6 迎宾灯


核心技术:

1. 本项目技术由LED光源模组、灯壳、配光镜组成。

2. LED光源模组安装在灯壳上,配光镜安装在灯壳上上。

3. 利用MEMS微镜的扫描和激光器光强的调制,实现激光扫描投影。

4.利用MEMS微镜扫描RGB激光束成像,任何表面都能聚焦成像。

取得的阶段性成果:

本项目将于2024年7月完成研发并结。

本项目核心技术成果已通过软件模拟,样件验证等方式通过评估。激光光源光线极其柔和、自然,显指高达90以上。通过信号源可以在同一个灯体上实现多种静态、动态的投影效果。使得客户增加个性化的选择,以及后续新效果的持续推出后的升级与互动。

投影设备包含显示光机和驱动电路,其中光机部分使用镜面尺寸为φ2mm 的 MEMS 微镜作为位置调制器,光源为 RGB 三色激光,逐行扫描呈现画面。电路部分接收 640×400@60Hz 的 LVDS 视频信号源,通过振镜和激光控制将画面呈现。

套件内含一块信号板(SD to LVDS),用于将 SD 卡中的图像序列或 mjpeg 压缩格式的视频转换成适配 LHL06402SM 的信号,并支持接收 CAN 信号控制输出视频内容。
